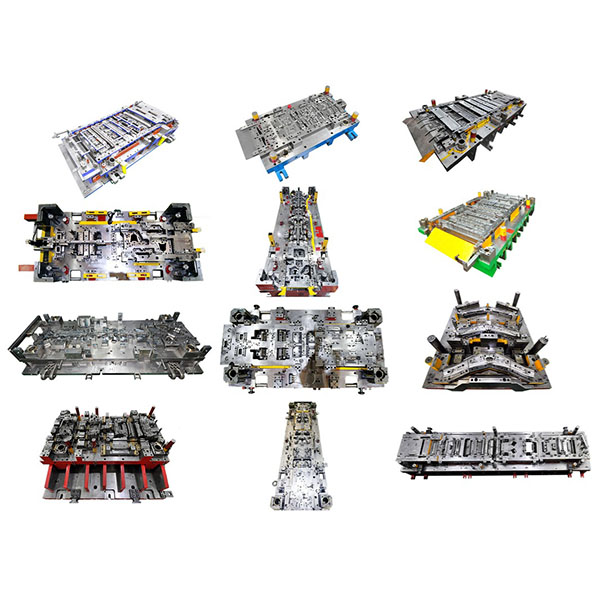

금속 하우징 및 클립용 프로그레시브 스탬핑 다이

프로그레시브 다이 공정은 고속 연속 대량 생산에 적합하며, 단일 다이 세트와 단일 공급 라인으로 복잡한 다중 작업 박판 부품을 효율적으로 생산할 수 있습니다. 프로그레시브 다이는 일반적으로 높은 택트 속도와 안정적인 치수가 요구되는 소형 하우징, 접점 부품, 스프링 클립, 전자 차폐 커버 및 기타 부품 제조에 사용됩니다.

프로그레시브 다이의 주요 특징:

1. 고속 및 대용량 생산: 연속 코일 공급과 병렬 스테이션 작동으로 매우 짧은 사이클 타임과 안정적인 출력이 가능하여 중대형 양산에 적합합니다.
2. 높은 공정 통합도: 스트립에 대해 여러 작업이 순차적으로 수행되어 공정 간 취급 및 수동 개입을 줄이고, 수율을 향상시키며 인건비를 절감합니다.
3. 우수한 일관성과 호환성: 정밀한 금형 설계와 신뢰성 있는 위치 결정으로 부품 치수와 형상이 일관되게 유지되어 후속 조립 및 호환성이 용이합니다.
4. 명확한 비용 이점: 낮은 단위 생산 비용과 높은 재료 활용률; 대량 생산 시 긴 금형 수명 동안의 감가상각으로 단위당 제조 비용이 추가로 감소합니다.
5. 컴팩트한 구조: 트랜스퍼 금형에 비해 프로그레시브 금형은 일반적으로 더 컴팩트하며 바닥 공간을 덜 차지하여 고속 프레스 및 자동화 생산 라인에 적합합니다.

프로그레시브 금형 적용 부품 및 적용 분야:

1. 자동차 부품: 커넥터, 리테이너, 클립, 전자 부품 실드 등
2. 전자·가전 제품: 배터리 접점 스트립, 단자 커넥터, 센서 하우징, 소형 인클로저 등
3. 가전 및 소비재: 장식 부품, 패스너, 도어 힌지 부품, 패널 브라켓 등
4. 하드웨어 및 산업 부품: 소형 플랜지, 개스킷, 연결판 및 기타 다중 스테이션 성형 박판 부품.
5. 적합한 시나리오: 사이클 타임, 치수 일관성 및 비용에 민감한 연속 생산 환경.

재료 및 표면 처리 권장 사항:

1. 일반 재료: 냉간 압연 강판, 스테인리스강, 구리 및 구리 합금, 알루미늄 합금 등 냉간 성형 가능한 판재. 재료 등급과 두께는 금형 설계, 드로잉 비율 및 스탬핑 공정에 부합해야 함.
2. 표면 처리: 전기 도금, 화학 도금, 도장, 전자 도장, 양극 산화 처리(알루미늄용) 등의 후가공 적용 가능; 내식성, 전도성 및 외관 요구 사항에 따라 처리 방법 선택.
3. 설계 적합성: 재료 및 표면 처리 선정 전 부품 성형성과 후속 공정 호환성을 평가하여 스탬핑 품질 또는 조립 성능에 영향을 미치지 않도록 합니다.

금형 설계 및 제조 시 주요 고려사항:

1. 스테이션 배치 및 스트립 네스팅: 재료 활용도와 작업 순서를 최적화하도록 스테이션을 배치하고, 드로잉 비율과 스트립 형상을 제어하여 결함을 줄입니다.
2. 위치 및 가이드 정확도: 정밀 가이드 포스트, 부싱 및 위치 결정 기능을 사용하여 스테이션 간 동기화된 위치 지정 및 가공 정확도를 보장합니다.
3. 절삭 모서리 및 클리어런스 설계: 재료와 두께에 따라 적절한 블랭킹 클리어런스와 절삭 모서리 반경을 설정하여 공구 수명을 연장하고 블랭킹 품질을 개선합니다.
4. 윤활 및 스크랩 처리: 효과적인 윤활 체계와 스크랩/이젝션 경로를 설계하여 재료 접착, 스크래치 및 걸림을 방지하고 연속 작동을 보장합니다.
5. 시운전 및 조정: 금형 시운전 중 첫 부품 검증 및 사이클 조정을 수행하십시오. 출력 안정화를 위해 스테이션 순서, 버퍼링 및 스트립 제거 메커니즘을 필요에 따라 조정하십시오.

공정 제어 및 품질 보증:

1. 초도품 검증: 시험 가동 후 초도품의 치수, 외관 및 기능 검사를 수행하여 금형 및 공정 파라미터를 확인합니다.
2. 온라인 모니터링: 스탬핑 파라미터 모니터링, 자동 계수 및 중요 치수 샘플링 검사를 적용하여 이상을 신속히 감지하고 불량률을 감소시킵니다.
3. 유지보수: 절삭날 마모, 가이드 피팅 및 윤활 상태를 정기적으로 점검하고, 소모품을 계획에 따라 교체하며 금형 사용 수명을 기록합니다.
4. 추적성: 문제 추적 및 지속적인 개선을 용이하게 하기 위해 배치 및 검사 기록을 수립합니다.
