OEM용 프리미엄 정밀 가전 부품 스탬핑

가전 부품 스탬핑은 높은 생산 능력, 안정적인 치수, 우수한 표면 상태를 제공하여 가전 산업의 일관성, 조립 적합성 및 비용 관리 요구 사항을 충족합니다.

가전 부품 스탬핑의 주요 특징:

1. 높은 생산 능력과 낮은 단위 비용: 연속 또는 고속 스탬핑 라인과 호환되어 대량 생산에 적합하며, 낮은 단위 비용과 안정적인 납기를 제공합니다.
2. 정밀한 치수와 일관성: 정밀 금형과 엄격한 공정 관리를 통해 치수 공차와 일관된 조립 적합성을 보장합니다.
3. 다양한 소재 및 표면 처리: 냉연강판(SPCC), 스테인리스강(예: 304/430), 구리 및 구리 합금, 황동(H62), 알루미늄 합금 등을 지원하며, 도금, 주석 도금, 인산염 처리, 도장 등 기능적·미적 요구사항을 충족하는 표면 처리가 가능합니다.
4. 다중 작업 통합: 블랭킹, 벤딩, 딥 드로잉, 성형, 트리밍 및 기타 공정을 금형 내에서 통합하거나 다운스트림 작업에서 완료하여 공정 효율성을 향상시킵니다.

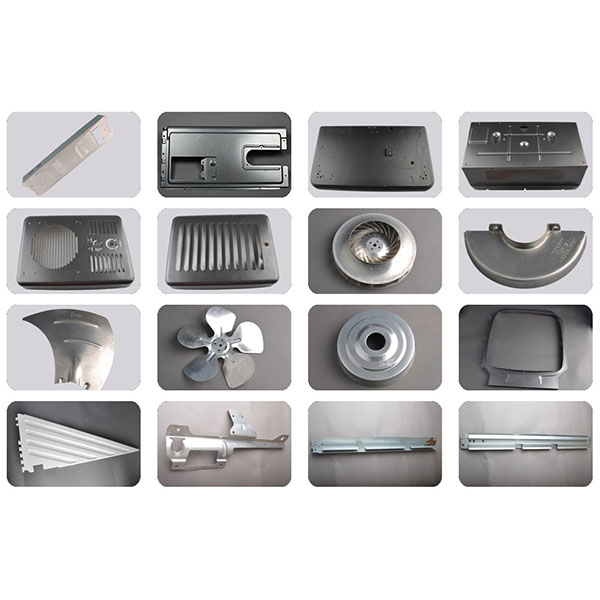

가전 부품 스탬핑 적용 부품 및 적용 시나리오:

1. 구조용 브라켓, 장착판, 내부 지지대 및 패스너;
2. 전도성 단자, 커넥터 탭 및 접점 부품;
3. 방열판, 차폐판, 통풍 그릴;
4. 장식용 금속 부품 또는 기능성 소형 하드웨어;
5. 이러한 부품은 일반적으로 치수 안정성, 내식성 및 전기적 연결 요구 사항을 충족하는 표면 처리, 자동화 조립 라인과의 호환성이 필요합니다.

일반적인 재료 및 표면 처리 권장 사항:

1. 재료: 일반 구조 부품용 SPCC(냉간 압연 강판), 도금 또는 코팅 적합; 내식성 또는 노출 부품용 스테인리스강; 전도성 또는 용접 용이 단자용 구리 및 황동; 경량 부품용 알루미늄 합금.
2. 표면 처리: 니켈 도금, 주석 도금, 아연 도금, 전기영동, 도장 또는 인산염 처리 등; 내식성, 도금 요구사항 및 외관 기준에 따라 공정 선택. 전도성 부품은 일반적으로 납땜성과 전기적 성능을 보장하기 위한 특수 코팅이 필요합니다.
3. 참고: 표면 처리는 기판 재료 및 후속 공정(납땜 또는 전기도금 등)과 호환되어야 박리, 변색 또는 전도성에 대한 부정적 영향을 방지할 수 있습니다.

설계 및 공정 관리 핵심 사항:

1. 공차 및 맞춤: 설계 단계에서 중요 결합면과 허용 공차를 정의합니다. 성형 치수 안정화를 위해 다이 간극 및 스트립/블랭크 구조를 최적화합니다.
2. 다이 강성과 칩 제거: 진동 및 변형을 줄이기 위해 다이 강성을 확보하십시오; 걸림 및 표면 손상을 방지하기 위해 칩 제거 및 배출 구조를 적절히 설계하십시오.
3. 스프링백 보정 및 공정 순서: 굽힘 또는 성형 부품에 대한 스프링백 보정 설계; 필요한 경우 복잡한 공정을 단계별로 분할하여 불량 위험 감소.
4. 표면 보호: 가공 및 조립 과정에서 스크래치 방지 및 오염 방지 조치를 시행하여 최종 외관 품질을 보장합니다.
