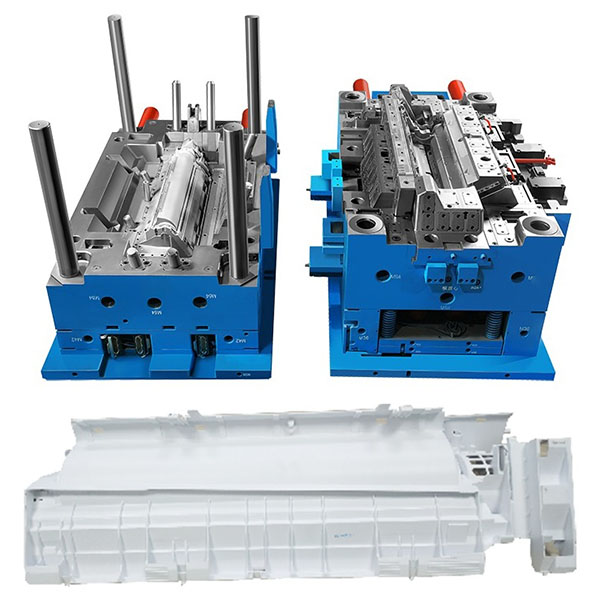

정밀 에어컨 베이스 사출 금형 솔루션

에어컨 베이스 사출 금형은 치수 안정성, 조립 정밀도 및 표면 외관 일관성을 중시하며, 복잡한 구조 부품의 효율적인 사출 성형 생산을 지원하고, 가정용 에어컨, 상업용 에어컨 및 에어컨 액세서리 공급망에 널리 사용됩니다.

대표적 적용 분야:

1. 가정용 및 상업용 실외기 베이스 및 장착 브라켓.
2. 실내용 유닛 베이스 또는 내부 지지 부품.
3. 흡입구, 스냅, 스터드 장착 위치가 결합된 구조 부품.
4. 전기 또는 배관 고정 장치가 필요하며 특정 하중과 진동을 견뎌야 하는 구조 부품.

금형 구조 및 설계 고려 사항:

1. 캐비티 및 매칭 방식: 생산량과 부품 크기에 따라 캐비티 수와 배치를 선택하여 좌우 대칭 배열의 단일 금형 또는 쌍 금형 방식을 채택할 수 있습니다.
2. 게이트 시스템: 재료 및 표면 품질에 따라 핫 러너 또는 콜드 러너 방식을 선택해야 합니다. 중요한 영역에는 밸브 핀 게이트를 사용하여 표면 품질과 충전 균형을 개선할 수 있습니다.
3. 냉각 회로 설계: 균일한 수축을 보장하고 사이클 시간을 단축하기 위해 동등한 냉각 회로를 설계하고 유량 분포를 최적화합니다.
4. 캐비티 가공 정밀도: 조립 기준면과 접촉면을 중점적으로 가공하며, 필요한 경우 미러 가공 또는 정밀 가공을 적용합니다.
5. 이젝션 및 코어 풀링 메커니즘: 내부 캐비티, 복잡한 스냅 또는 후가공 기능이 있는 부품의 경우, 이젝터, 사이드 풀 또는 슬라이더 메커니즘을 합리적으로 설계하여 원활한 탈형과 섬세한 구조 보호를 보장합니다.
6. 변형 및 응력 제어: 리브, 두께 변화, 필렛 처리를 통해 응력 집중 및 뒤틀림 위험을 줄입니다.

일반적인 재료 및 재료 선택 권장 사항:

1. 일반 엔지니어링 플라스틱: PP, ABS, PC, ABS, PA, PPO, TPE 등
2. 재료 선정 고려 사항: 기계적 강도, 내후성, 자외선 저항성, 내노화성, 내열성 및 비용; 실외 사용 또는 장기간 노출 시 내후성 및 자외선 저항성 재료를 우선적으로 선택하고 첨가제를 검증하십시오.

사출 성형 공정 및 생산 흐름:

1. 시제품 성형 및 파라미터 검증: 초기 시제품 성형을 통해 충전, 유지, 금형 온도, 수축률을 검증하고, 게이트 위치 및 유지 프로파일을 조정합니다.
2. 공정 확정: 사출 속도, 유지 시간, 냉각 시간 및 금형 온도 제어 전략을 수립하고, 적격 공정 문서를 작성합니다.
3. 대량 생산 및 모니터링: SPC(통계적 공정 관리), 온라인 치수 검사, 외관 모니터링을 통해 배치 일관성을 확보합니다. 주요 파라미터가 이탈 시 경보를 발령하고 라인을 정지하여 점검합니다.
4. 후가공 및 사전 조립 검사: 디버링 및 인서트/패스너 조립 후 기능 및 조립 검사 수행; 필요 시 표면 처리 또는 도장 작업 실시.
