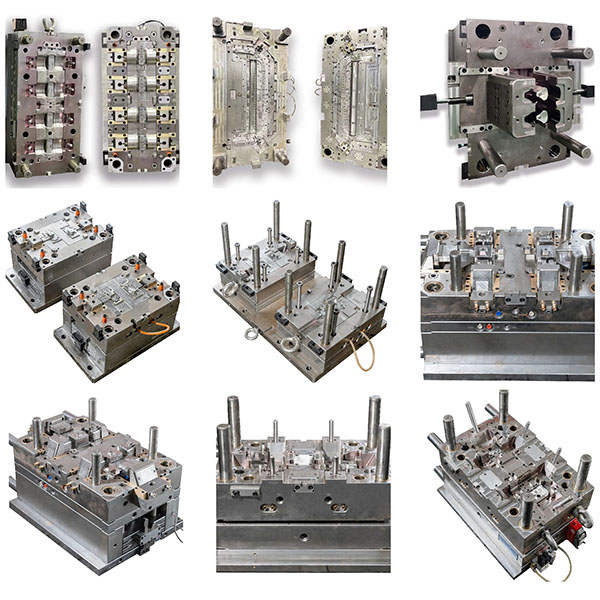

대량 생산용 내구성 부품 플라스틱 사출 금형

플라스틱 사출 금형은 소비재, 자동차 부품, 전자 하우징, 의료 기기, 가전 제품 및 산업용 부품 등 다양한 산업 분야에 적합합니다.

금형 유형:

1. 단일 캐비티 및 다중 캐비티 금형: 생산량에 따라 사이클당 단일 부품 또는 다중 부품 성형을 선택합니다.
2. 핫 러너 및 콜드 러너 금형: 핫 러너 금형은 재료 낭비를 줄이고 효율성을 향상시킵니다; 콜드 러너 금형은 비용 민감도가 높거나 특정 재료 요구 사항이 적용될 때 사용됩니다.
3. 수직 및 수평 금형: 사출 성형기 구성 및 부품 배출 방식에 따라 선택됩니다.
4. 핀 삽입 금형, 슬라이드 금형, 사이드 코어 풀 금형: 복잡한 측면 구멍, 내부 나사산 또는 다중 분할선이 있는 부품 성형에 사용됩니다.
5. 인서트 금형: 금속 또는 기타 재료 인서트를 사용하여 일체형 성형을 지원합니다.

플라스틱 사출 금형의 설계 및 제조 공정:

1. 구조 설계: 안정적인 성형과 신뢰성 있는 탈형을 보장하기 위한 게이팅 시스템, 배기 설계, 냉각 회로, 이젝션 메커니즘, 가이드 필러 및 부시, 위치 결정 시스템을 포함합니다.
2. 게이트 시스템 최적화: 유동 분석(CAE)을 기반으로 게이트 위치, 러너 단면, 핫 러너 레이아웃을 최적화하여 뒤틀림과 싱크 마크를 줄입니다.
3. 냉각 시스템 설계: 균일한 냉각으로 치수 안정성 향상 및 사이클 시간 단축; 컨포멀 쿨링 설계 지원.
4. 배기 및 탈형: 배기구를 적절히 설정하여 탄자국 및 기공을 방지하며, 이젝션 시스템은 부품이 변형 없이 원활하게 제거되도록 보장합니다.
5. 가공 공정: CNC 정밀 가공, EDM, 와이어 커팅, 연삭, 조립 및 시험 조정.

정밀도 및 성능:

1. 치수 안정성: 금형 사전 응력 설계, 온도 제어 및 금형 재료 선택을 통해 장기 생산 치수 안정성 보장.
2. 표면 품질: 연마 및 질감 처리를 통해 미러 마감, 무광 마감 또는 맞춤형 질감을 구현할 수 있습니다.
3. 용량 및 수명: 표준 금형 수명은 수십만에서 수백만 사출 사이클에 달할 수 있으며, 내마모성 소재와 정기적 유지보수로 수명을 연장할 수 있습니다.

표면 처리 및 후가공:

1. 금형 캐비티 표면에 다양한 질감 또는 브랜드 로고를 각인할 수 있으며, 성형 부품은 이후 도장, 도금, 실크스크린 인쇄, 열전사 인쇄 등 다양한 표면 처리가 가능합니다.
2. 2차 가공이 필요한 부품의 경우, 후속 조립 또는 인서트 설치를 용이하게 하는 방식으로 금형을 설계할 수 있습니다.

적용 분야:

자동차 부품, 전자·전기 하우징, 가전제품, 의료기기, 소비자 가전, 포장재, 장난감, 산업용 부품 등 플라스틱 부품의 대량 생산이 필요한 거의 모든 산업 분야.
