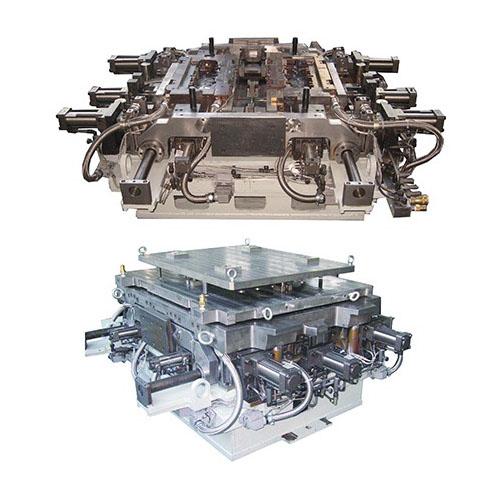

중량급 사용 및 기타 용도를 위한 핫박스 코어 박스 주조 금형

핫박스 코어 박스 주조 금형은 핫박스 공정과 결합되어, 열경화제를 함유한 모래 혼합물을 금형 캐비티에 넣고 열을 가해 경화시킴으로써, 우수한 표면 마감과 안정적인 기하학적 치수를 갖춘 모래 코어를 신속하게 생산하여 지속적이고 대량 주조 수요를 충족시킵니다. 몰드 재료 및 구조는 코어 크기, 복잡성 및 생산 요구 사항에 따라 알루미늄 합금, 엔지니어링 플라스틱 또는 강철 중에서 선택할 수 있으며, 중요한 마모 부위는 내마모성 또는 표면 경화 처리가 가능합니다.

주요 특징 및 장점:

1. 높은 생산 효율성: 핫박스 공정은 경화 속도가 빠르고 조립 라인 생산에 적합하여 생산량을 크게 증가시키고 단위 비용을 절감합니다.
2. 치수 안정성 및 반복성: 금형의 정밀 가공과 온도 제어 설계로 일관된 코어 치수를 보장하여 주물의 상호 교환성과 후속 조립을 용이하게 합니다.
3. 복잡한 구조 지원: 얇은 벽, 깊은, 다중 캐비티 및 복잡한 내부 형상의 모래 코어를 형성할 수 있어 복잡한 주물의 내부 설계 요구 사항을 충족합니다.
4. 우수한 표면 품질: 모래 코어는 표면이 매끄러워 주물의 내부 표면 품질에 유리하며, 세척 및 재작업량을 줄입니다.
5. 내구성과 유지보수 용이성: 금형은 견고한 구조 설계와 내마모성 재료를 사용하여 부분 교체 및 정기 유지보수가 가능하여 가동 중단 시간을 줄입니다.
6. 맞춤형 제작: 캐비티 형상, 코어 배출구, 배기 위치 및 온도 제어 시스템을 도면, 샘플 또는 현장 데이터에 따라 다양한 공정 및 생산 라인에 맞게 맞춤 제작할 수 있습니다.

재료 및 공정 제어:

핫박스 코어박스 주조 금형은 일반적으로 고정밀 알루미늄 합금, 폴리아미드 등의 엔지니어링 플라스틱, 저탄소강 또는 합금강을 사용합니다. 재료 선택은 생산량, 수명 및 열전도율 요구 사항에 따라 달라집니다. 주요 제조 단계는 CAD/CAE 설계, 금형 가공(CNC 밀링, 와이어 EDM, 미러 폴리싱 등), 조립, 시운전 및 시험 생산을 포함합니다. 열경화 공정에서는 가열 채널, 단열 구조 및 온도 제어 시스템을 적절히 설계하여 코어의 균일한 경화를 보장하고 열 변형을 최소화해야 합니다.

품질 보증 및 검사:

1. 치수 검사: 게이지 또는 CMM을 사용하여 금형 및 시험 코어가 설계 공차를 충족하는지 확인합니다.
2. 표면 품질 검사: 금형 캐비티 및 코어 표면을 점검하여 코어 표면 거칠기가 공정 요구사항을 충족하는지 확인합니다.
3. 온도 제어 및 경화 검증: 온도 모니터링과 경화 시간 검증을 통해 코어 경화 거동과 내부 강도를 확인합니다.
4. 내구성 시험: 실제 생산 조건 하에서 수명 시험을 수행하여 금형 마모를 평가하고 필요한 유지보수 주기를 결정합니다.
5. 출하 전 최종 검사: 검사 기록 및 필수 기술 사양서를 제공하여 납품 후 원활한 설치 및 시운전을 보장합니다.

대표적 적용 분야 및 권장 사항:

핫박스 코어 박스 주조 금형은 주조 모래 코어 생산 라인에서 널리 사용되며, 특히 엔진 블록, 펌프 하우징, 밸브 바디 및 기어 하우징과 같이 복잡한 내부 캐비티가 필요한 주물에 적합합니다.
