CNC 와이어 EDM 정밀 절단으로 엄격한 공차 달성

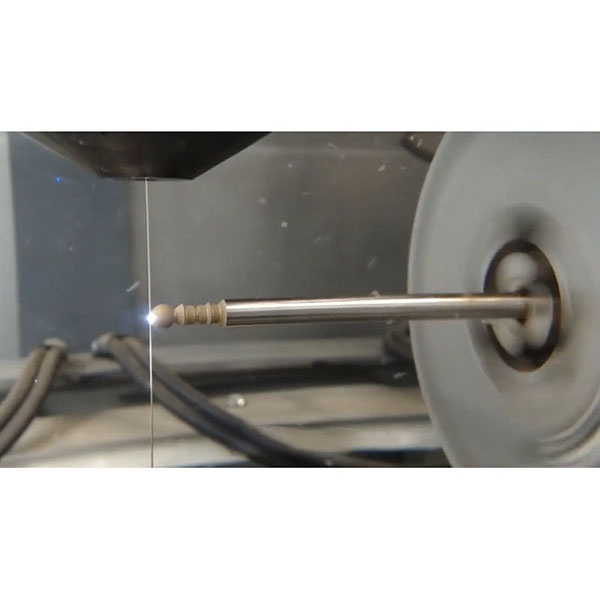

CNC 와이어 EDM은 전적으로 수치 제어 프로그램으로 작동되어 복잡한 윤곽, 높은 정밀도 및 좁은 절삭 폭을 구현합니다. 경화강, 초경합금, 티타늄 합금, 니켈 기반 합금과 같은 경질 재료 가공에 특히 적합합니다. 레이저, 워터젯 또는 기계적 절삭과 비교하여 와이어 EDM은 열영향부가 작고 응력이 낮으며 변형이 최소화되어 정밀 금형 및 고정밀 부품 가공에 이상적입니다.

CNC 와이어 EDM 적용 가능 재료 및 공작물 유형

1. 재료: 공구강(예: SKD11, H13, S136), 경화강, 초경합금(텅스텐 카바이드), 스테인리스강, 티타늄 합금, 니켈 기반 합금, 구리 합금, 전도성 세라믹 등
2. 공작물: 펀칭 다이 절삭날 및 인서트, 캐비티 분할 부품, 정밀 지그/픽스처 부품, 복잡한 평면 윤곽 부품, 박벽 및 미세 구조 부품, 정밀 구멍 및 좁은 커프 부품.

CNC 와이어 EDM용 장비, 와이어 및 절연체:

1. 기계 유형: 저속 와이어 EDM(고정밀, 우수한 표면 품질, 금형 및 정밀 부품에 적합); 고속 와이어 EDM(높은 효율, 낮은 비용, 일반 정밀도 부품에 적합).
2. 와이어: 황동 와이어, 코팅 황동 와이어, 몰리브덴 와이어. 절삭 속도, 정밀도, 표면 요구사항 및 비용에 따라 선택.
3. 절연체(작업 유체): 주로 탈이온수(DI water)를 사용하며, 안정적인 전도도와 청정도가 요구됩니다. 갭 청정 유지 및 잔해물 원활한 배출을 위해 여과 시스템과 함께 사용됩니다.
4. 공급 및 플러싱: 상하 노즐을 통한 직접 플러싱으로 침식 생성물을 신속히 제거하고 단락 및 와이어 자국을 감소시킵니다.

CNC 와이어 EDM 공정 파라미터 및 참조 워크플로우:

1. 공정 검토: 재료, 경도, 윤곽 정확도, 표면 거칠기 목표, 날카로운 모서리/좁은 절삭 폭 요구사항 및 리드 타임을 확인합니다.
2. 프로그래밍 및 경로 계획: 윤곽과 여유량을 기반으로 1차 절삭 및 2차/3차 스킴 절삭 설정; 응력 집중 및 증표 자국을 피하기 위해 진입/이탈 및 시작 구멍 위치를 최적화합니다.
3. 고정 및 정렬: 공작물 평탄도와 안정적인 기준면을 확보합니다. 와이어 진동 및 드리프트를 제어하기 위해 와이어 장력과 가이드 롤러 상태를 설정합니다.
4. 초기 절삭(거친 절삭): 방전 에너지를 높이고 이송 속도를 높여 윤곽을 빠르게 형성합니다. 스킴 절삭을 위해 작은 여유를 남깁니다.
5. 스킴 절삭(마감 절삭): 방전 에너지를 줄이고 안정성을 개선하여 거친 절삭 질감과 오류를 제거하고 치수와 표면 품질을 향상시킵니다.
6. 세척 및 디버링(와이어 EDM은 일반적으로 전통적인 버를 생성하지 않지만, 침식 생성물은 세척해야 함): 가공된 표면과 공동을 세척하고, 필요한 경우 가벼운 연마 또는 방청 처리를 수행합니다.
7. 검사 및 기록: 치수, 형상, 표면 거칠기를 검사하고, 추적성 및 배치 간 일관성 관리를 위해 파라미터와 배치 데이터를 기록합니다.

CNC 와이어 EDM의 주요 기술 포인트:

1. 방전 안정성: 펄스 파라미터(피크 전류, 펄스 폭, 간극 전압) 및 플러싱 압력을 제어하여 단락 및 와이어 파손 감소.
2. 와이어 장력 및 가이드: 적절한 장력과 양호한 가이드 롤러 상태로 와이어 진동 및 코너 과절삭 방지; 급격한 코너에서는 속도 감소 및 보정 최적화.
3. 공극 제어: 안정적인 가공 공극 유지 및 절연체 청결로 침식 잔여물 신속 제거, 탄소 침적 및 와이어 자국 방지.
4. 2차 및 3차 스킴 절삭 전략: 목표 거칠기와 정밀도에 따라 에너지와 속도를 달리 선택; 공통 스킴 패스로 Ra 및 형상 오차 크게 감소.
5. 열 및 재료 영향: 초경합금 및 극경질 재료의 경우 미세 균열 위험을 줄이기 위해 저에너지 마무리 패스를 사용하십시오. 얇은 벽 부품의 경우 적절한 고정 및 에너지 제어를 보장하십시오.

주요 적용 분야:

1. 금형 제작: 펀칭 다이 모서리, 펀치/다이 분할 가공, 캐비티 인서트의 정밀 윤곽 가공.
2. 정밀 기계 및 전자: 복잡한 2D 윤곽, 초소형 슬롯, 전도성 미세 구조.
3. 항공우주 및 의료: 경질 재료의 복잡한 윤곽 및 좁은 절삭 폭 부품.
4. 지그 및 고정구: 부품 위치 지정, 어셈블리 클램핑, 정밀 판재 절단.

CNC 와이어 EDM과 다른 절삭 공정의 비교:

1. 레이저 절단: 효율적이고 빠르나, 고정밀 날카로운 모서리/좁은 절단면에 대한 열 영향 및 버 제어는 와이어 EDM보다 열등함; 와이어 EDM은 경질 재료 및 정밀 윤곽에 더 우수함.
2. 워터젯 절단: 광범위한 재료 적용성과 열 영향 없음, 그러나 미세 특징 및 초정밀 윤곽 가공 능력은 와이어 EDM에 미치지 못함; 표면 품질과 미세 특징은 제트 직경에 의해 제한됨.
3. 기계적 밀링/톱질: 높은 절삭률로 거친 가공 및 구조 부품에 적합하나, 와이어 EDM의 특징인 좁은 절삭 폭과 고정밀 날카로운 모서리 구현이 어렵습니다.
