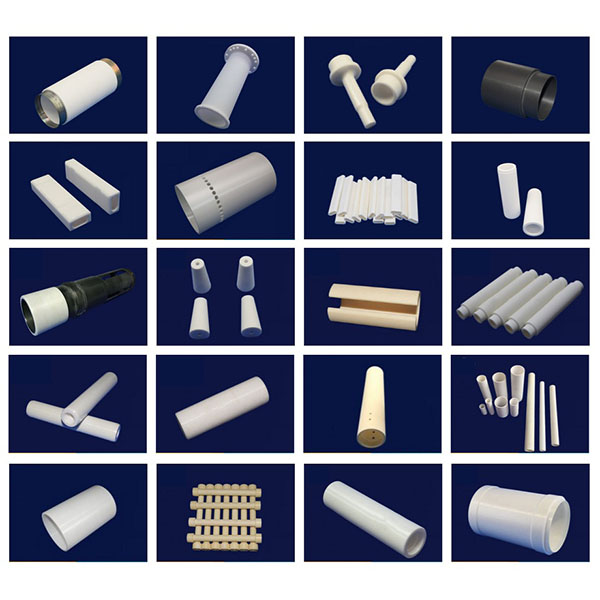

정밀 유체용 세라믹 튜브 CNC 가공

전문 공작 기계, 다이아몬드 공구 및 성숙한 공정으로 세라믹 재료의 높은 경도와 취성에 맞춰 정밀 성형 및 치수 안정성을 달성하여 화학 공정, 제약, 석유, 반도체, 의료 기기, 유체 계량 및 고온/고부식성 서비스 조건에서의 파이프라인 및 부품 적용에 적합합니다.

장비 및 공구:

1. 기계 및 강성: 장축, 박벽 및 가늘고 긴 공작물에 대한 위치 정확도와 반복 정밀도 요구 사항을 충족시키기 위해 고강성 CNC 선반, 3축/5축 CNC 머시닝 센터, 내부 보어 그라인더, 호닝 머신, 정밀 외부 원통 그라인더 및 특수 마이크로 가공 장비를 갖추고 있습니다.
2. 공구 및 소모품: 다이아몬드 내경 선삭 공구, 다이아몬드 엔드밀, 다이아몬드 연삭 휠, 초경도 코팅 공구 및 특수 정밀 연삭 소모품을 사용하여 세라믹스 가공 시 공구 형상 및 절삭/연삭 파라미터를 최적화하여 칩핑 및 균열 위험을 감소시킵니다.
3. 보조 장비: 고정밀 스핀들, 초고압 냉각 및 미립자 여과 시스템, 고정구 온도 제어 장치, 진동 억제 시스템을 통해 가공 안정성과 표면 무결성을 보장합니다.

세라믹 튜브 CNC 가공의 주요 방법:

1. 내부 보어 선삭 및 정밀 보링: 거친 가공 후 기준 위치 설정 및 근사형 내부 보어 형성을 달성하여 보어 축과 단면 기준면 간의 정렬을 보장합니다.
2. 다이아몬드 연삭 및 호닝: 다이아몬드 연삭 및 호닝 공정을 통해 엄격한 반경 공차와 낮은 표면 거칠기를 달성하며, 특히 밀봉 또는 슬라이딩 결합면에 적합합니다.
3. 초음파 진동 보조 가공(USM) 및 초정밀 연삭: 취성 세라믹에 가해지는 절삭력을 감소시키고, 균열 전파를 억제하며, 박벽 및 가늘고 긴 부품의 절삭면 무결성을 향상시킵니다.
4. EDM 및 마이크로 가공: 복잡한 단면, 슬롯, 미세 구멍 또는 접근이 어려운 형상의 국부 성형 및 트리밍에 사용됩니다.
5. 연마 및 화학적 기계적 연마(CMP): 밀봉 단면 또는 결합 표면에 거울 같은 마감을 구현하여 마찰을 더욱 줄이고 밀봉 성능을 향상시킵니다.

냉각, 칩 배출 및 고정 장치:

1. 냉각 전략: 제어된 냉각 및 여과된 윤활유를 온도 제어 픽스처 또는 냉각 순환과 결합하여 국부적 온도 상승 및 열 응력을 줄여 치수 변동과 균열 형성을 방지합니다.
2. 흠 제거 및 세척: 공구 경로와 흠 배출 경로를 최적화하고, 초음파/고압 세척, 공기 분사, 진공 흠 제거 공정을 병행하여 성능에 영향을 줄 수 있는 구멍이나 단면에 입자가 박히는 것을 방지합니다.
3. 고정 솔루션: 탄성 위치 지정 또는 유연한 지지대를 사용하는 맞춤형 맨드릴, 동심 지지 고정구 및 다점 지지 설계로 클램핑 응력을 줄이고 박벽 부품이 변형되지 않도록 합니다.

가공 가능 재료 및 대표 적용 분야:

1. 대표적 재료: 알루미나(Al₂O₃), 질화규소(Si₃N₄), 탄화규소(SiC), 질화알루미늄(AlN), 기능성 세라믹 복합 재료.
2. 대표적 적용 분야: 내마모성 및 내식성 파이프라인 라이닝, 센서 보호 튜브, 유체 계량 튜브, 노즐 및 유로 구성품, 반도체 및 화학 장비용 라이닝, 의료 및 분석 기기용 고정밀 세라믹 튜브.

설계 권장사항 및 제조 고려사항:

1. 벽 두께 및 길이 대 직경 비율: 지나치게 얇은 벽이나 과도하게 높은 길이 대 직경 비율을 피하십시오. 필요한 경우 설계 단계에서 가공 지지대나 보강 리브를 마련하여 제조 가능성과 사용 중 신뢰성을 향상시키십시오.
2. 필렛 및 모따기: 포트, 개구부 및 접합부에 적절한 필렛/모따기를 제공하여 응력 집중을 줄이고 가공 및 조립을 용이하게 하십시오.
3. 공차 및 맞춤: 가공 공차와 조립 맞춤 공차를 명확히 지정하십시오. 중요한 밀봉 또는 슬라이딩 결합면은 마무리 가공을 위해 제거 가능한 재고를 확보해야 합니다.
4. 모듈화 및 조립: 초장형 또는 대구경 세라믹 튜브의 경우 파손 위험 감소 및 운송 용이성을 위해 분할 가공과 정밀 조립을 고려하십시오.
