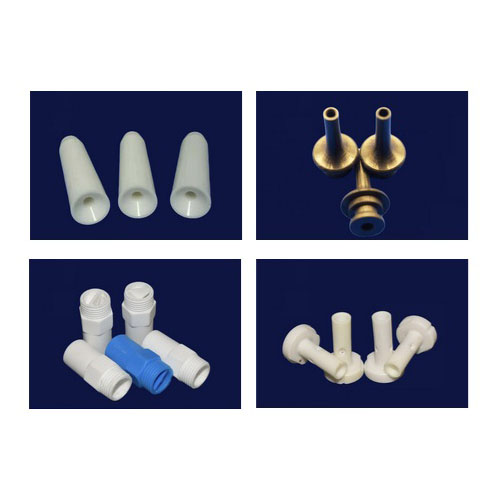

세라믹 노즐의 정밀 분사용 CNC 가공

세라믹 재료의 높은 경도와 취성을 해결하기 위해 공정 경로 최적화, 전용 고정구 사용, 다이아몬드 기반 절삭 공구 적용을 통해 긴 가늘고 긴 관통 구멍, 미세 구멍 배열, 테이퍼드 보어 및 복잡한 노즐 형상의 안정적인 가공을 실현합니다.

장비 및 공구:

1. 기계 및 강성: 고강성 CNC 선반, 5축 및 다축 CNC 머시닝 센터, 전용 내부 보어 가공기, 정밀 연삭기, 초정밀 스핀들을 구비하여 소경·고길이비 관통공 및 미세공 가공 시 축 방향 안정성과 반복 위치 정확도를 보장합니다.
2. 공구 및 소모품: 다이아몬드 코팅 마이크로 선삭 공구, 다이아몬드 엔드밀, 다이아몬드 내경 연삭 헤드 및 다이아몬드 연삭 휠, 초미세 연마재 및 연마 소모품을 사용합니다. 다양한 세라믹 재료에 최적화된 공구 형상과 절삭/연삭 파라미터를 적용하여 파손 및 균열 위험을 최소화합니다.
3. 보조 시스템: 정밀 스핀들, 진동 억제 시스템, 온도 제어 고정 장치, 초고압 냉각 및 미립자 여과 장치, 온라인 측정 및 자동 로딩/언로딩 시스템을 통해 처리량과 일관성을 향상시킵니다.

세라믹 노즐 CNC 가공의 주요 방법:

1. 정밀 드릴링 및 보링: 초기 관통공 및 근사 직경 형성, 축 기준점 설정, 동축도 제어에 사용됩니다.
2. 내부 보어 연삭 및 호닝: 다이아몬드 연삭, 호닝 및 초정밀 연삭 공정을 통해 엄격한 직경 공차와 낮은 내부 표면 거칠기를 달성하여 유체 흐름 균일성과 분사 성능을 향상시킵니다.
3. 레이저 및 초음파 보조 미세 가공: 레이저 가공 또는 초음파 진동 보조를 활용하여 절삭력 분포 개선, 균열 전파 감소, 접근이 어려운 미세 구조 가공이 가능합니다.
4. EDM 및 미세 가공 트리밍: 복잡한 내부 형상, 미세 슬롯 및 위치 결정 특징의 국부 성형 및 트리밍에 사용됩니다.
5. 연마 및 화학적 기계적 연마(CMP): 노즐 오리피스 및 내부 보어에 미러급 마감을 적용하여 마찰을 줄이고, 입자 걸림을 방지하며, 분사 안정성을 최적화합니다.

냉각, 칩 배출 및 고정 장치:

1. 냉각 전략: 제어된 냉각 및 고도로 여과된 윤활유를 사용하며, 온도 제어된 고정 장치 또는 냉각수 순환 시스템과 결합하여 열 변형 및 치수 편차를 방지합니다.
2. 칩 배출 및 세척: 공구 경로와 칩 배출 경로를 최적화하고, 초음파 및 고압 세척, 초음파 진동 칩 제거, 진공 세척 공정을 활용하여 내부 보어에 입자가 박혀 분사 일관성에 영향을 미치는 것을 방지합니다.
3. 고정 솔루션: 맞춤형 내부 맨드릴, 동심 위치 고정 장치, 다점 지지대 및 탄성 클램핑 설계를 통해 가공 중 긴 가늘고 긴 관통 구멍 및 얇은 벽 구조물의 안정성을 확보하고 변형을 방지합니다.

세라믹 노즐 CNC 가공용 가공 가능 재료 및 대표 적용 분야:

1. 가공 가능 재료: 알루미나(Al2O3), 질화규소(Si3N4), 탄화규소(SiC), 지르코니아(ZrO2), 코팅 세라믹 및 기능성 복합 세라믹.
2. 대표적 적용 분야: 정밀 분사 및 분무 노즐, 연료 및 분사 시스템 노즐, 방사구 및 노즐 헤드, 잉크젯 프린팅 부품, 냉각 및 윤활 노즐, 화학 분무 장비 노즐, 고온 및 부식성 환경용 특수 노즐 어셈블리.

가공 정밀도 및 표면 품질:

1. 치수 공차: 단계별 거친 가공 및 마무리 가공과 온라인 측정을 병행하여 구멍 공차를 마이크론 수준으로 제어 가능(재료 및 구멍 크기에 따라 다름); 동축도 및 위치 공차는 요구 사항에 따라 엄격하게 제어 가능.
2. 내부 구멍 거칠기: 연삭, 호닝 및 CMP 공정을 조합하여 내부 표면의 Ra 값을 낮추어 입자 부착을 줄이고 유체 역학적 특성을 개선합니다.
3. 결함 제어: 절삭 파라미터 최적화, 단계적 응력 제거 수행, 필요한 현미경 검사 또는 비파괴 검사(CT 등) 적용을 통해 균열, 칩핑, 내부 내포물을 최소화합니다.
