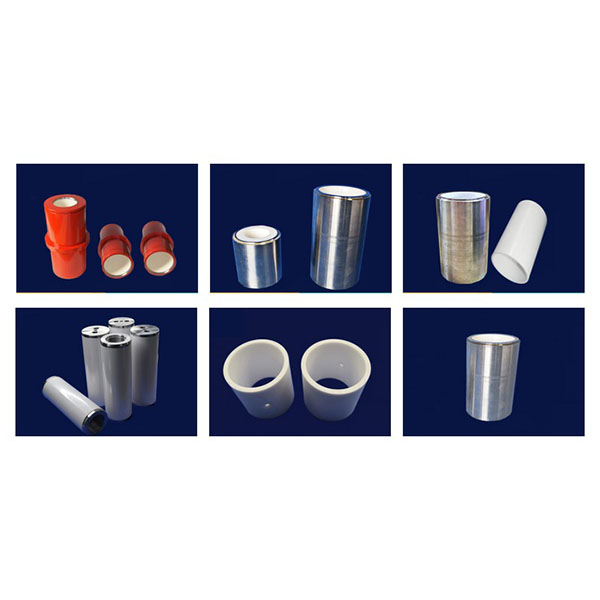

정밀 세라믹 실린더 라이너 CNC 가공

전문 공작 기계, 다이아몬드 공구 및 성숙한 공정으로 세라믹 재료의 높은 경도와 취성에 맞춰 정밀한 내부 보어 성형, 낮은 마찰 계수, 오래 지속되는 내마모성 및 내식성을 달성하여 엔진, 펌프, 압축기 및 다양한 고온, 고마모 또는 부식성 유체 서비스 조건에 적합합니다.

장비 및 공구:

1. 기계 및 강성: 고강성 3축 및 5축 CNC 밀링 머신, CNC 선반, 정밀 외부 원통 연삭기, 내부 보어 연삭기, 호닝 머신 및 특수 마이크로 가공 장비를 구비하여 보어 위치, 동심도 및 원통도에 대한 고정밀 요구 사항을 충족합니다.
2. 공구 및 소모품: 다이아몬드 내경 선삭 공구, 다이아몬드 엔드밀, 다이아몬드 연삭 휠, 초경도 코팅 공구 및 정밀 연삭 소모품을 사용하여 세라믹스 가공 시 공구 형상 및 절삭/연삭 파라미터를 최적화하여 파손, 균열 및 열 손상 위험을 줄입니다.
3. 보조 장비: 고정밀 스핀들, 초고압 냉각 및 미립자 여과 시스템, 진동 억제 장치, 전용 클램핑 고정구(맨드릴, 슬리브, 탄성 위치 고정 장치)를 통해 가공 안정성과 표면 무결성을 보장합니다.

세라믹 실린더 라이너 CNC 가공 주요 방법:

1. 정밀 선반/밀링 및 내부 보링: 라이너 보어의 황삭 및 반정삭 가공에 사용되어 부품 기준면 및 동심 위치를 보장합니다.
2. 내부 보어 연삭 및 호닝: 다이아몬드 연삭 및 정밀 호닝을 통해 목표 방사형 공차 및 낮은 표면 거칠기를 달성합니다.
3. 초음파 진동 보조 가공(USM) 및 다이아몬드 연마: 절삭력을 감소시키고 균열 전파를 억제하며, 박벽 또는 고취성 라이너 구조에 적합합니다.
4. EDM 및 미세 가공: 복잡한 고정 위치나 가공이 어려운 형상의 국부 성형 및 트리밍에 사용됩니다.
5. 연마 및 화학적 기계적 연마(CMP): 거울 등급 또는 초저 거칠기 밀봉 접촉면 및 슬라이딩 피팅을 달성하여 마찰을 줄이고 서비스 수명을 연장하기 위해 사용됩니다.

냉각, 칩 배출 및 고정 장치:

1. 냉각 전략: 열 응력 및 치수 편차를 유발할 수 있는 국부적 온도 상승을 방지하기 위해 제어된 냉각 및 여과된 윤활유를 사용합니다. 필요한 경우 냉각 순환 및 온도 제어 픽션을 채택합니다.
2. 칩 배출 및 세척: 공구 경로와 칩 배출 경로를 최적화하고, 초음파 및 고압 세척, 공기 분사, 진공 칩 제거를 병행하여 입자가 보어 표면에 박혀 밀봉 및 마모에 영향을 미치는 것을 방지합니다.
3. 고정 솔루션: 가공 중 박벽 부품의 안정성 확보 및 변형 방지를 위해 맞춤형 맨드릴, 동심 위치 고정 장치, 유연한 지지대, 다점 지지 구조를 적용합니다.

세라믹 실린더 라이너의 CNC 가공에 사용 가능한 재료 및 대표 적용 분야:

1. 대표적 재료: 고밀도 알루미나(Al2O3), 질화규소(Si3N4), 탄화규소(SiC), 질화알루미늄(AlN), 기능성 세라믹 복합 재료.
2. 대표적 적용 분야: 슬라이딩 베어링 라이너, 내마모성 및 내식성 슬리브, 계량 및 압축 장비용 실린더 라이너, 반도체 또는 화학 공정 장비용 고마모 밀봉 부품.
