알루미나 세라믹의 CNC 가공: 까다로운 사용 사례를 위한

CNC 가공 알루미나 세라믹 제품은 전기 절연, 밀봉 부품, 내마모 라이너, 센서 지지대, 밸브 시트, 고온 구조 부품 등 다양한 분야에서 널리 사용됩니다.

알루미나 세라믹 CNC 가공의 주요 장점:

1. 알루미나 가공에 대한 풍부한 경험으로 재료 파단 및 칩 배출 특성을 숙지하여 가공 불량률을 감소시킵니다.
2. 정밀한 치수 및 형상 제어 능력으로 마이크론 단위 이상의 정밀도 요구사항 지원(기하학적 구조 및 재료에 따라 다름).
3. 다이아몬드 공구 및 초정밀 연삭/연마 공정을 통해 내경 및 접합면의 낮은 거칠기와 우수한 형상 정확도를 보장합니다.
4. 전문적인 고정 장치, 온도 제어 및 진동 제어 솔루션을 통해 가공 응력을 줄이고 박벽 부품의 변형 위험을 감소시킵니다.
5. 완벽한 품질 관리 및 기능 테스트 시스템을 통해 시제품 검증과 일관된 배치 납품을 지원합니다.

장비 및 공구:

1. 기계: 고강성 CNC 선반, 3축 및 5축 머시닝 센터, 내/외경 원통 연삭기, 선반-연삭 복합 가공기, 초정밀 스핀들을 통해 외부 프로파일, 내부 보어, 단면 및 복잡한 캐비티의 다중 작업 가공을 수행합니다.
2. 공구 및 소모품: 다이아몬드 선삭 공구, 다이아몬드 엔드밀, 다이아몬드 연삭 휠, PCD 공구 및 초경도 코팅 공구와 초미세 연마재 및 연마 소모품 조합; 다양한 등급의 알루미나에 최적화된 공구 형상 및 절삭/연삭 파라미터.
3. 보조 시스템: 가공 안정성 및 배치 일관성 향상을 위한 온도 제어 및 보온 고정 장치, 진동 억제 장치, 입자 여과 기능이 있는 초고압 냉각, 온라인 측정 및 자동 로딩/언로딩 시스템.

알루미나 세라믹 CNC 가공의 주요 방법:

1. 정밀 선반 및 보링: 외부 및 내부 기준면 설정, 황삭 및 반정삭 작업 수행, 동심도 및 축 방향 치수 제어.
2. 다이아몬드 연삭 및 호닝: 베어링 피팅 및 밀봉 인터페이스에 적합한 엄격한 내경 공차와 낮은 표면 거칠기를 달성하기 위해 깎기, 마무리 및 호닝 공정을 사용합니다.
3. 초음파 진동 보조 가공(USM): 얇은 벽, 가늘거나 복잡한 형상에서 초음파 진동을 적용하여 절삭력을 감소시키고 균열 전파를 억제합니다.
4. EDM 및 마이크로 가공 트리밍: 복잡한 내부 공동, 막힌 구멍 및 위치 슬롯과 같이 직접 가공하기 어려운 국부 형상을 정밀하게 트리밍합니다.
5. 연마 및 화학적 기계적 연마(CMP): 밀봉면 및 중요한 결합면에 거울 같은 표면을 생성하여 마찰을 줄이고 입자 포집을 최소화합니다.

냉각, 칩 배출 및 고정 장치 설계:

1. 냉각 전략: 제어된 냉각 및 고도로 여과된 윤활유를 사용하고, 필요 시 냉각수 순환 및 온도 제어 픽스처를 결합하여 국부 과열, 열 응력 또는 치수 편차를 방지합니다.
2. 흠 제거 및 세척: 공구 경로와 흠 배출로를 최적화하고, 초음파 및 고압 세척, 진공 흠 제거, 공기 분사 방식을 활용하여 가공 표면에 입자가 박혀 피팅 정확도에 영향을 미치는 것을 방지합니다.
3. 고정 솔루션: 탄성 위치 지정 및 응력 분산 설계를 적용한 맞춤형 맨드릴, 동심 지지대 및 다점 지지 고정구를 사용하여 클램핑으로 인한 응력 집중을 줄이고 박벽 부품의 변형을 방지합니다.

가공 가능 재료 및 대표 적용 분야:

1. 재료: 다양한 알루미나 세라믹(다양한 등급의 Al2O3 및 개질 시스템), 알루미나 기반 복합 세라믹 및 코팅 알루미나 세라믹.

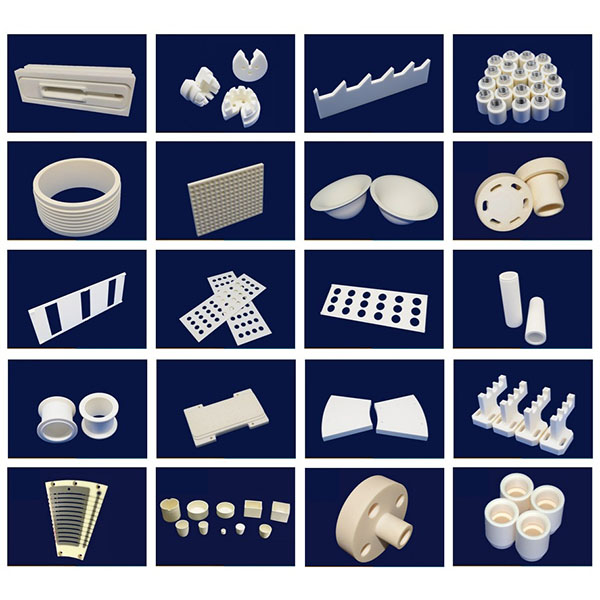

2. 대표적 적용 분야: 전기·전자 절연 부품, 세라믹 부싱 및 라이너, 씰링 링 및 밸브 시트, 내마모성 라이너, 센서 지지 구조물, 펌프 및 유체 제어 부품, 의료 및 광학 부품 등.

설계 권장사항 및 제조 참고사항:

1. 벽 두께 및 길이 대 직경 비율: 지나치게 얇은 벽이나 과도하게 큰 길이 대 직경 비율을 피하십시오. 제조성과 최종 부품 강도를 향상시키기 위해 필요한 경우 설계에 클램핑 영역을 유지하거나 보강 리브를 추가하십시오.
2. 모따기 및 필렛: 구멍 입구, 단면 및 조립 모서리에 적절한 모따기 또는 필렛을 제공하여 응력 집중을 줄이고 공구 통과 및 조립을 용이하게 하십시오.
3. 가공 여유 및 공차: 도면에 황삭 및 정삭 여유와 조립 공차를 명확히 명시하십시오. 최종 연삭 및 시험 조립을 위해 중요 접합면에 재료를 확보하십시오.
4. 소결 및 치수 변동: 알루미나 소결 후 발생할 수 있는 치수 편차 및 잔류 응력을 고려하십시오. 필요한 경우 가공 여유를 확보하거나 공정 내 보정 전략을 적용하십시오.

가공 정밀도 및 표면 품질:

1. 치수 및 형상 정확도: 단계별 가공, 온라인 측정 및 보정을 통해 외경, 내경, 동심도 및 단면 평행도를 엄격히 제어하여 고정밀 맞물림 요구사항을 충족할 수 있습니다.
2. 표면 거칠기: 연삭, 호닝 및 폴리싱 공정을 결합하여 내경 및 접합면에 낮은 Ra 표면을 구현함으로써 작동 부드러움과 수명을 향상시킬 수 있습니다.
3. 결함 제어: 공정 파라미터 최적화, 단계적 응력 제거 및 필요한 현미경 검사 또는 비파괴 검사(예: 광학 현미경, X/CT)를 통해 균열, 치핑 및 내포물을 최소화합니다.
