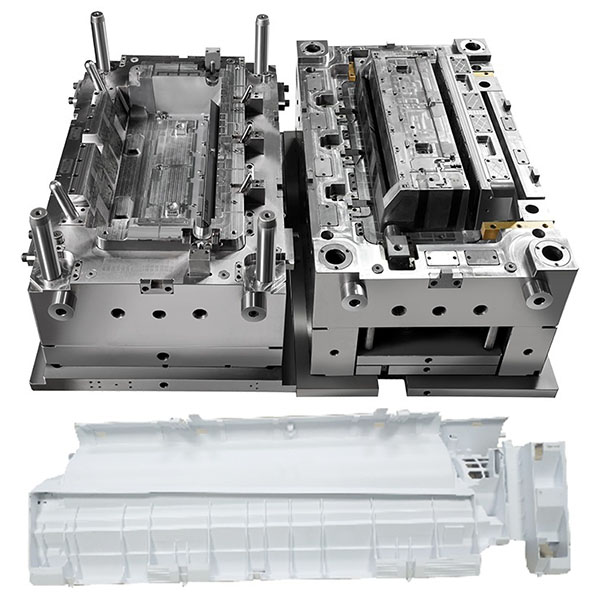

에어컨 미드프레임 사출 금형 내구성 설계

에어컨 중간 프레임 사출 금형은 치수 정확도, 조립 적합성, 구조적 강성 및 표면 품질을 중시하며, 다양한 엔지니어링 플라스틱과 표면 질감 요구 사항을 수용하고, 주거용 및 상업용 에어컨 유닛 및 부품 생산에 널리 사용됩니다.

대표적 적용 분야:

1. 실내/실외기용 중간 프레임, 지지 프레임 및 중간 칸막이.
2. 회로 기판 및 제어 어셈블리용 장착 베이스 및 위치 결정 구조물.
3. 팬, 공기 덕트, 필터 및 배출구 부품의 위치 지정 및 가이드 구조.
4. 2차 조립을 줄이기 위해 스냅, 스터드 위치 및 인서트 위치를 통합한 복합 기능 부품.

금형 구조 및 설계 고려 사항:

1. 캐비티 구성 및 레이아웃: 부품 크기와 목표 생산량에 따라 단일 캐비티 또는 다중 캐비티 설계 선택; 좌우 대칭 또는 다중 버전 부품의 경우, 매칭 금형 또는 교환 가능한 코어 고려.
2. 게이트 시스템: 재료 및 외관 요구사항에 따라 핫 러너 또는 콜드 러너 선택을 우선시하십시오. 얇은 벽면이나 외관이 중요한 영역에서는 마이크로 게이트 또는 밸브 핀 게이트를 사용하여 게이트 자국을 최소화하십시오.
3. 냉각 회로 및 온도 제어: 동등한 냉각 회로와 국부 가열/온도 제어 설계는 뒤틀림 및 치수 편차를 크게 줄이고 사이클 시간을 단축할 수 있습니다.
4. 캐비티 및 기준면 가공: 조립 기준면 및 위치 결정 구멍에 대해 정밀 가공과 안정적인 기준 위치 설정이 필요합니다. 마모 저항성과 표면 품질 향상을 위해 필요한 경우 경질 크롬 도금 또는 미러 마감 처리를 적용하십시오.
5. 이젝션 및 측면 메커니즘: 스냅, 내부 보스 또는 포스트 삽입 위치에 대해 사이드 풀, 슬라이더 또는 복합 이젝션 메커니즘을 설계하여 얇은 리브 및 작은 특징이 손상되거나 변형되지 않도록 보호하십시오.
6. 응력 제어 및 유동 균형: 적절한 리브 배치, 벽 두께 전환, 모따기 및 트리밍 위치 배치를 통해 유동으로 인한 응력 집중 및 불균일한 수축을 줄입니다.

일반적인 재료 및 재료 선택 권장 사항:

1. 일반 엔지니어링 플라스틱: ABS, PC, PPE, 유리섬유 강화 PA, 탄성 접점 또는 씰용 TPE.
2. 기능적 요구사항: 전기 부품 근처 부품이나 난연성이 필요한 부품의 경우 UL94 또는 관련 난연 등급을 충족하는 재료를 우선적으로 선택하십시오. 장기간 노출되거나 고온 환경에서는 내열성 및 황변 방지 제형을 고려하십시오.
3. 재료 선정 고려사항: 기계적 강도, 피로 저항성, 치수 안정성, 내열성 및 내후성, 표면 가공성, 비용.

사출 성형 공정 및 생산 흐름:

1. 시제품 성형 및 파라미터 검증: 초기 시제품 성형 시 충전 패턴, 유지 압력 프로파일, 냉각 효율성, 뒤틀림 현상을 검증해야 함; 필요 시 몰드플로우 분석(Moldflow)을 활용하여 설계 최적화.
2. 공정 고정: 사출 속도, 유지 시간/압력, 금형 온도, 냉각 시간을 확정하고 공정 표준 작업 지침서(SOP) 및 관리도를 작성합니다.
3. 대량 생산 및 온라인 제어: SPC, 온라인 외관 검사, 주요 치수 샘플링을 통해 안정성을 확보하고, 이상 발생 시 경보 및 라인 정지 처리 절차를 수립합니다.
4. 후처리 및 조립 준비: 디버링, 인서트 조립, 스터드 삽입 또는 열 스테이킹을 수행하고, 조립 전 기능 및 피팅 검사를 완료합니다.
