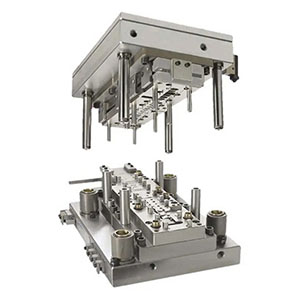

금속 스탬핑 다이 관리 가이드

금속 스탬핑 금형은 생산 과정에서 엄격하고 꼼꼼한 유지보수와 관리가 필요합니다. 적절한 유지보수는 금형 안전을 보장하고, 수명을 연장하며, 제품 품질을 향상시키고, 가동 중지 시간을 줄입니다.

다이 유지보수는 정기적인 점검 및 기록 관리 시스템을 구축하고, 계획에 따라 세척, 윤활, 점검 및 수리 작업을 수행해야 합니다.

분해 전 준비 및 기록:

1. 다이 분해 전, 다이의 현재 상태, 부품 번호, 심 두께 및 위치를 기록하고 재조립 시 복원을 용이하게 하기 위해 보관용 사진을 촬영합니다.
2. 심(shim)을 사용하는 부품에는 심 두께를 표시하고 서면 기록을 남깁니다.
3. 분해 및 조립 시에는 2인 1조로 작업하고 적절한 공구를 사용하여 손상을 유발할 수 있는 억지로 떼어내거나 강제로 작동하는 행동을 피하십시오.

펀치 및 다이 유지보수:

1. 분해 검사: 분해 과정에서 다이의 원래 상태를 관찰하고 기록하며, 마모, 절삭날의 칩 현상 및 균열 위치를 확인하십시오.
2. 맞춤 및 간극: 펀치 또는 다이를 교체한 후 스트리퍼를 시험 장착하고, 다이와 펀치 사이(및 펀치와 펀치 홀더 사이)의 간극이 균일하며 움직임이 부드러운지 확인하십시오.
3. 연삭 후 펀치 길이가 짧아진 경우 기록에 따라 시밍을 추가하여 설계 길이에 도달하도록 하고, 펀치 길이가 조립 요구사항을 충족하는지 확인하십시오.
4. 손상 처리: 펀치 파손 또는 다이 절삭날 칩 발생 시 원인(재료, 절삭력, 정렬 불량 등)을 분석하고, 손상된 부품을 수리 또는 교체하며, 상류 또는 하류 공정에서 2차 손상이 발생했는지 확인합니다.
5. 조립 및 조임: 조립 시 스트리퍼, 다이 심, 블랭킹 구멍이 올바르게 설치되었고 막히지 않았는지 확인하십시오. 판의 기울기나 펀치에 가해지는 불균일한 힘으로 인한 파손을 방지하기 위해 내부에서 바깥쪽으로 균형 잡힌 십자형 패턴으로 잠금 나사를 조이십시오.

스트리퍼 및 배출 장치 유지보수:

1. 분해 방법: 스트리퍼를 제거할 때는 두 개의 풀러를 사용하여 균일하게 들어 올리고 양손으로 제거하여 한쪽에만 힘이 가해지지 않도록 합니다.
2. 세척 및 윤활: 조립 전 스트리퍼와 펀치를 세척하고, 가이드 포스트와 가이드 부싱에 적절한 윤활유를 도포하여 원활한 안내를 보장하십시오.
3. 맞춤 검사: 스트리퍼와 다이 접촉면에 움푹 들어간 부분이나 마모가 있는지 확인하십시오. 심한 경우 스트리퍼 인서트를 수리하거나 재연마하고 프로파일 슬리브의 정확도를 점검하십시오.
4. 높이 및 탄성: 스트리퍼 높이가 일관되고 스프링이 고장(피로 또는 파손)되지 않았는지 확인하십시오. 정밀도에 영향을 미칠 수 있는 불균일한 스트리핑 또는 걸림을 방지하기 위해 필요한 경우 스프링을 교체하십시오.

가이드 부품 점검 및 유지보수:

1. 가이드 포스트 및 가이드 부싱: 장착 간극을 확인하고, 타거나 긁힘, 비정상적인 마모의 징후가 있는지 살펴보십시오. 오일 구멍과 윤활 상태를 확인하십시오.
2. 가이드 핀 및 가이드 레일: 마모로 인해 가이드 정확도나 기능이 저하된 경우, 금형 전체 정확도 저하를 방지하기 위해 즉시 교체하십시오.
3. 스프링 및 이젝터: 스트리퍼 스프링과 이젝션 스프링의 파손 또는 피로 현상을 정기적으로 점검하고, 문제가 발견되면 생산 이상을 방지하기 위해 교체하십시오.

금형 간극 및 맞물림 조정:

1. 간극 검사: 절단 후 단면 품질(버, 파단면 크기)을 확인하여 금형 간극이 적절한지 판단합니다. 간극이 너무 작으면 파단면은 작아지지만 걸림 현상이 발생할 수 있으며, 간극이 너무 크면 버가 커지고 펀치 파손 위험이 증가합니다.
2. 조정 기록: 간극 또는 위치 핀 조정 후 변경 사항을 기록하십시오. 향후 유지보수 및 재설정을 용이하게 하기 위해 마스터 다이 또는 다이 테일에 표시를 하십시오.
3. 정렬 구멍 유지 관리: 다이크 코어의 빈번한 조립은 정렬 구멍을 마모시킬 수 있습니다. 조립 및 정렬 정확도를 보장하기 위해 주기적으로 정렬 슬리브를 수리하거나 교체하십시오.
